TH-RT系列自動重合閘保護器

TH-RT系列自動重合閘保護器具有短路保護、過載保護、自動重合功能。産品适用于各種 複雜的環境，尤其是通信領域中的無人值守、集中控制、不便操作及網絡監控等應用場合。該系列産品具有小體積、高分斷、動作可靠、性能穩定及良好的人機交互界面。産品對人身觸電危險提供間接接觸保護，對線路、用電或通信設備提供選擇性保護和選擇性自複。

詳情
聯系

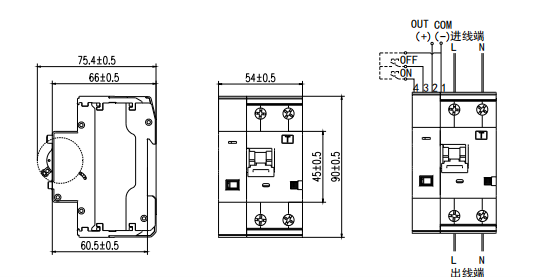

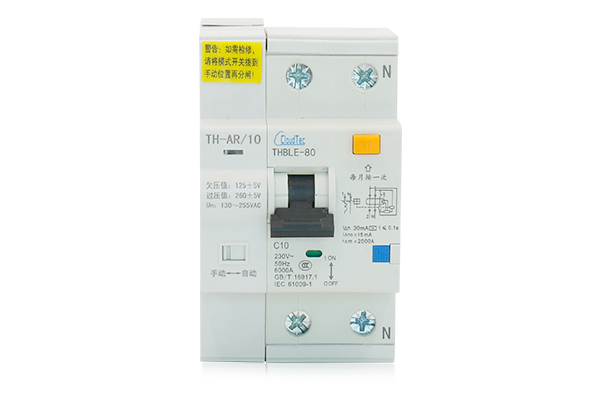

◆産品外形

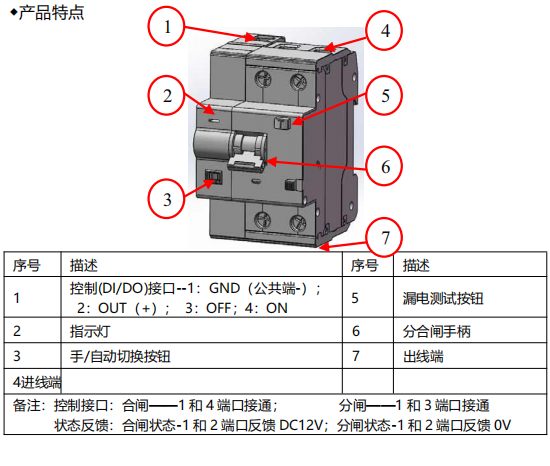

◆産品特點

1.采用模塊式結構組合成整體，35mm 标準導軌固定，便于客戶快速的進行安裝、維修或更換；

2.具有手動/自動切換開關，安全可靠；

3.斷路器内置一體化軸線實現各極聯動，分合閘同步性好；

4.待機功耗低，節約電能、低碳環保；

5.選用 L7 小型斷路器平台，分合閘動作快速可靠、溫升低、操作力小。

◆産品基本功能

【自動重合閘功能】

【過載及短路保護】

【漏電保護保護】

【斷路器狀态指示】

【過壓保護】

【欠壓保護】

【DO/DI 控制】

◆電氣特性

接線方式：	1P+N/2P 單相
額定工作電壓（Un）：	1P+N/2P 230V AC / 50Hz
過載短路保護:	C 型（5In＜I≤10In）
斷路器分斷能力(Icn):	6KA
介電強度:	2500VAC 1 分鍾
耐壓水平 (Uimp):	4KV

◆機械特性

機械壽命：	10000 次， 3 次/分鍾
動作時間：	分閘≤1s ；合閘≤1.5s
保護等級：	IP20
工作溫度：	-25℃~40℃
耐熱性：	55℃ - 濕度95%

◆功能特性與顯示

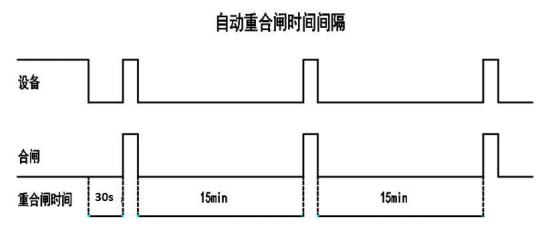

重合功能：	自動狀态下故障跳閘，要求延時 30 秒自動重合閘；合閘不成功，要求延時 15 分鍾第二次重合閘；不成功，要求延時 15 分鍾第三次重合閘; 合閘不成 功。進入閉鎖狀态，除非人爲操作或遠程控制，否者不再動作。如果人爲操作或遠程控制合閘，合閘成功則自動解除閉鎖狀态。（注：連續 3 次檢測重合後在 5S 内跳閘，可能爲負載端短路，因此需永久閉鎖；合閘後 5S 不跳閘定義爲合閘成功，重合次數計數清零。）
解除閉鎖：	在排除負載端故障後，直接手動合閘或遠程合閘，如合閘成功則解除閉鎖。
遠程控制：	無源幹接點控制
過壓值：	270V
欠壓值：	160V
回複值：	170V~260V
回複延時：	30 S
手動/自動操作：	將【手動/自動】撥到自動模式，用手將斷路器分閘，默認爲故障跳閘，將自動重合；觸發遠程分閘信号，進入閉鎖狀态。
手動/自動操作：	將【手動/自動】撥到手動模式，自動重合及遠程控制功能失效，可以手動分閘或合閘。
指示燈：	指示燈滅：沒有電源。
	綠色恒亮：正常工作狀态。
	綠色閃爍：準備合閘。
	紅色恒亮：欠壓狀态
	紅色閃爍：過壓狀态
	橙色恒亮：閉鎖狀态
