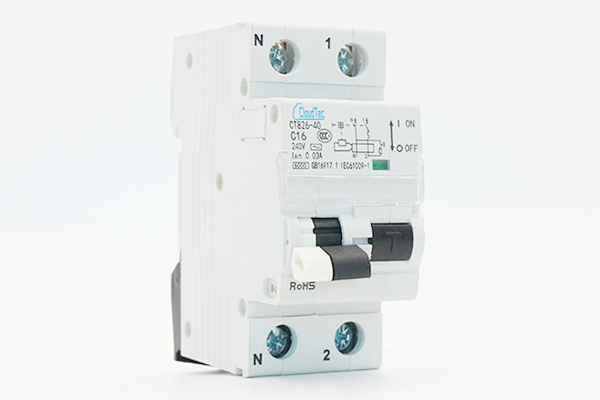

雲科 CT826-40 系列帶過電流保護的電磁式剩餘電流動作斷路器

适用範圍CT826-40 系列電磁式剩餘電流動作斷路器(以下簡稱漏電斷路器)，該漏電斷路器主要用于對建築物和 類似場所的線路設施和電氣設備進行過電流保護和人身觸電保護，也可用于防止因設備或線路漏電故障而 引起的火災危險。适用于交流 230V，頻率 50HZ，額定電流 40A 及以下的單相電路中。亦可用于不頻繁的 通斷操作。本漏電斷路器适用于非專業人員使用并且不需要進行維修。 本産品動作功能與電源電壓無關。

執行标準：本産品符合 IEC6008 和 GB16917.1 标準

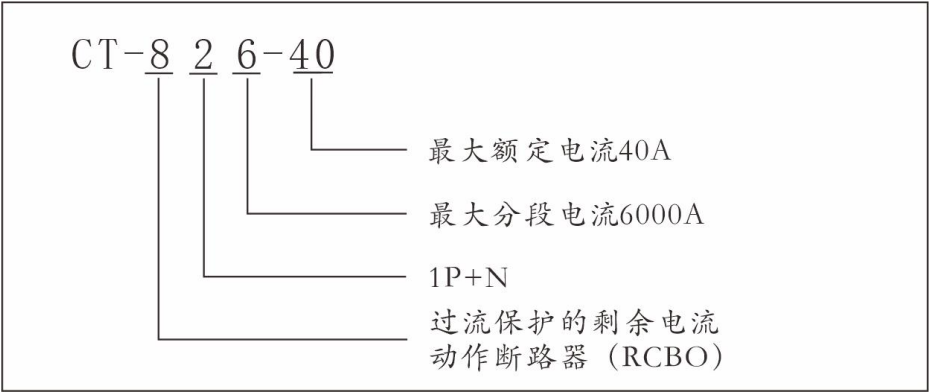

型号含義：

使用條件：

1 正常工作條件

1.1 周圍空氣溫度在-5℃～+40℃内，并且在 24h 内的平均溫度不超過+35℃。

1.2 安裝地點的海拔高度不超過 2000m。

1.3 環境溫度爲＋40℃時，空氣的相對濕度不超過 50%，且最濕月的月平均最低溫度不超過 25℃時，相 對濕度不超過 90%。

1.4 污染等級II。

2 安裝條件

2.1 安裝類别爲 II。

2.2 漏電 斷路器用标準導軌安裝，導軌符合 JB6525-1992 的 TH35-7.5 型鋼制安裝軌。

2.3 漏電斷路器一般應垂直安裝，手柄向上爲接通電源位置。接通位置用符号“|”(或“ON”)表示，斷開位置 用“○”(或“OFF”)表示，或視察窗内的紅、綠顔色指示，紅色表示接通位置，綠色表示斷開位置。

産品特性：

1.本漏電斷路器爲電磁式漏電斷路器，其動作功能與電源電壓無關，可靠性高。

2. 本漏電斷路器有兩個手柄，斷路器部分有單獨的操作手柄，RCD 部分也有單獨的操作手柄，當過電流 保護動作時隻有斷路器手柄斷開，RCD 手柄不動，具有故障判别功能。

3.具有觸頭位置指示窗（紅、綠顔色）。

4.有便于存放标簽（用戶标識控制回路）的指示翻蓋。

5.具有手柄中置功能，當線路發生故障斷路器脫扣時，手柄處于中間位置。可以區别人爲和自動斷開。， 排除故障後，再將手柄扳向“OFF” 位置，使斷路器再扣後，方能合閘。

6. 外殼及手柄弧形線條美觀，操作手柄手感舒适，産品外型設計美觀。

7. 不同電流規格的斷路器部分手柄顔色不同，便于識别和美觀。

技術規格：

1. 基本規格 本漏電斷路器具有過電流保護和漏電保護功能，柱式接線端子，導軌安裝。其額定電流有 6、10、16、20、 25、32、40A 七種，極數 1P+N。

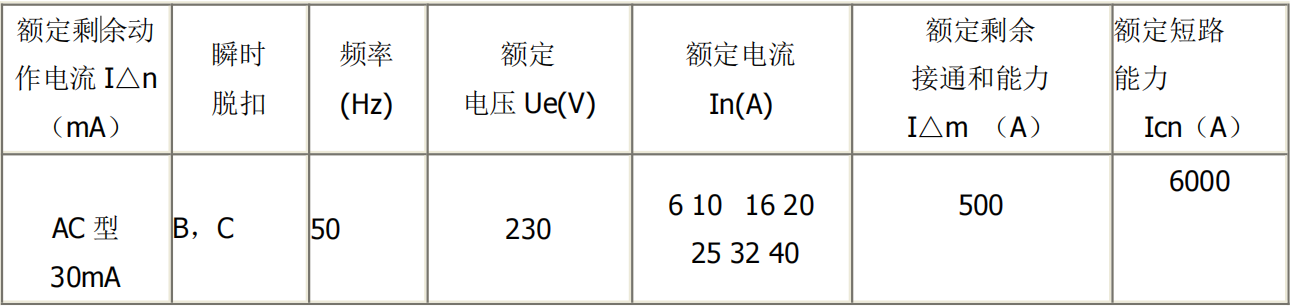

2. 基本參數

額定剩餘動 作電流 I△n （mA） 瞬時脫扣 頻率(Hz) 額定 電壓 Ue(V) 額定電流 In(A) 額定剩餘 接通和能力 I△m （A） 額定短路 能力Icn（A） AC 型 30mA B，C 50 230 6 10 16 20 25 32 40 500 6000

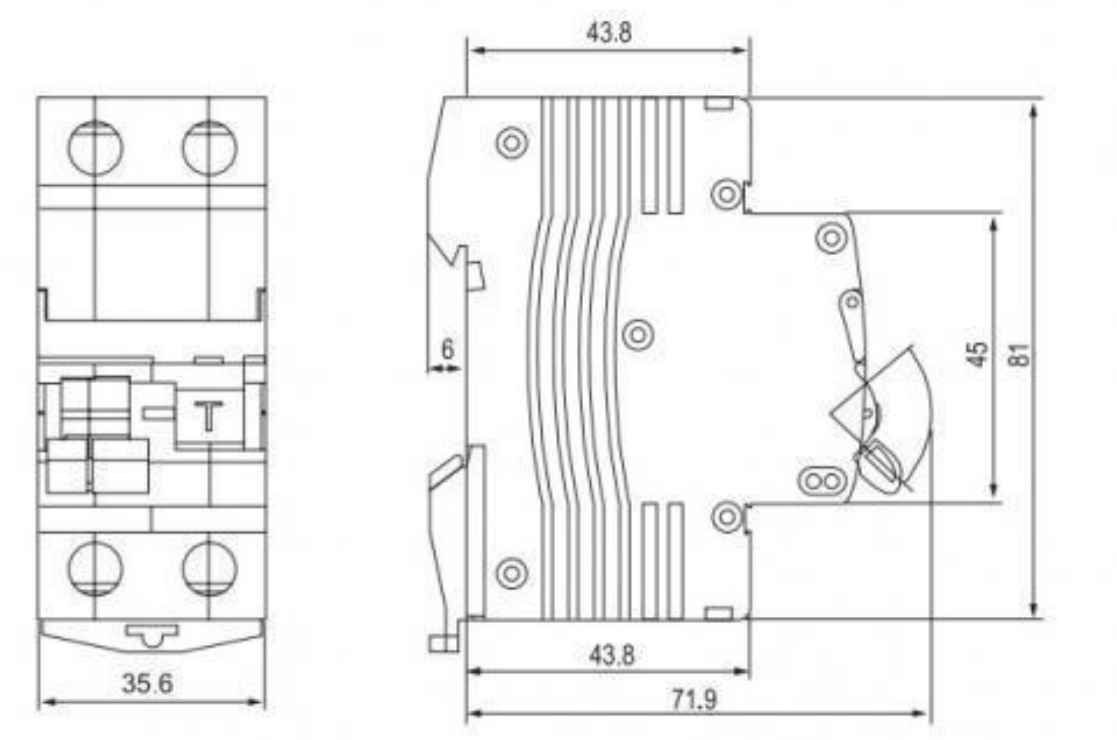

尺寸和安裝示意圖
