ASD535吸氣式感煙探測的工作原理

     ASD535是瑞士SECURITON公司的吸氣感煙火災探測器，它采用高功率LED光源，可以分析采樣管所采集到的空氣數據，快速識别火警。ASD535-3吸氣式感煙火災探測器主要有兩部分組成-探測器主機和采樣管。通過主機内高性能的風扇將環境中的空氣源源不斷的通過采樣管上采樣孔吸進探測腔，經過分析後發出相關報警信息。

ASD535吸氣式感煙探測器的特點

◆操作簡單方便

◆主動偵測-高性能風扇

◆多級過濾可選

◆高性能LED煙霧偵測器

◆實施濃度圖像顯示

◆功能豐富的管理和監控軟件

◆采樣管網設計軟件

◆可附加選擇網絡、繼電器、儲存模塊

ASD535 吸氣式感煙探器應用場所

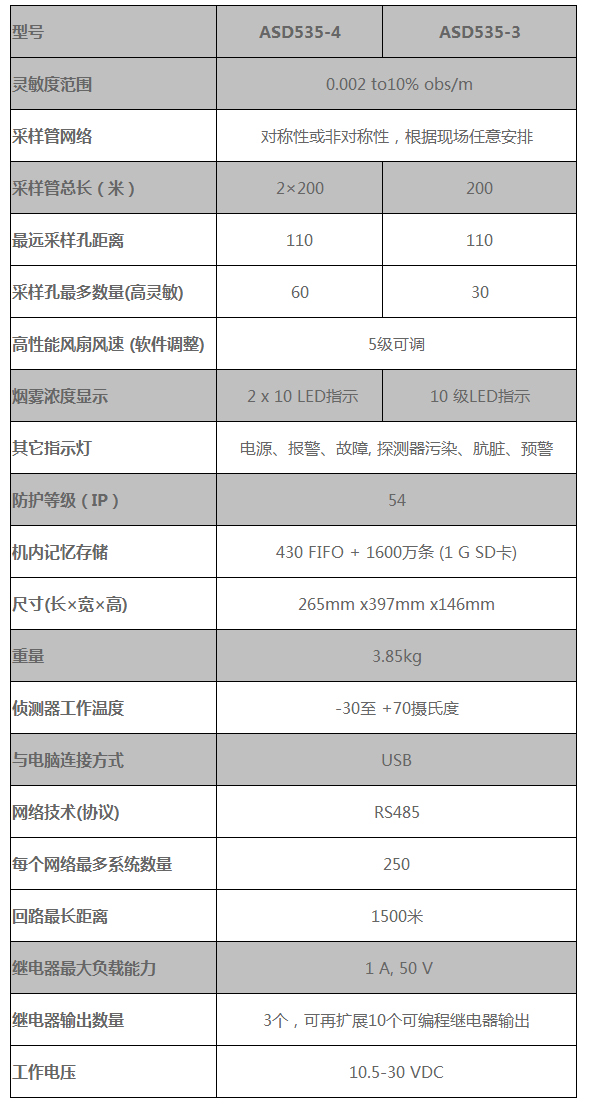

ASD535-3标準型探測器的技術參數

◆靈敏度範圍：0.002-10%obs/m

◆10.5-30 Vdc 主電源端子

◆10.5-30 Vdc 備用電源

◆3個繼電器輸出

◆10個可編程繼電器輸出

◆3個有源輸出-故障、報警1、報警2

◆複位按鈕

◆聯網卡模塊

◆存儲卡模塊(1G SD卡)

◆故障查詢顯示

◆調試設定值

◆外部複位端子

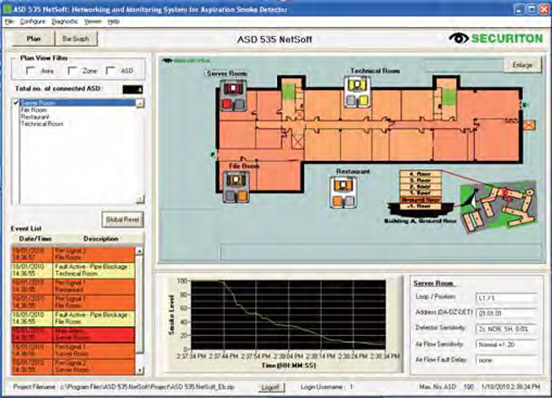

ASD管理和監控軟件及網絡

◆系統管理與監控軟件對所連接的ASD進行實時監控

◆可連接4個不同回路共200台ASD，回路長度1500m

◆當所連接ASD發生事故時，以下動作會立即自動觸發

·圖片切換到發生事故的畫面

·現場聲響通知

·郵件通知

·短信通知

·保存所有記錄

·清楚地列印發生事故的時間

·所有記錄可保存不同格式

◆擁有4個不同級别的登陸保護

◆方便調試、參數設置、及各種信息、事件記錄查詢和顯示

ASD網絡

      過SecuriLine協議將ASD産品鏈接到回路，可以連接探測器、顯示器及遠程設備。通過SecuriLine可以對衆多ASD設備進行編程，并自動探測通訊故障，且使外部系統可以方便地與ASD網絡相連接，例如自火災報警系統，建築物管理系統或其他的管理平台。
